Cum conectez un cuplaj Storz?

The Cuplaje Storz , cunoscut și sub denumirea de blocare Kamm sau cuplare de stingere a incendiilor, este un dispozitiv de conectare rapidă pentru conducte de apă sau furtunuri utilizate pe scară largă în aplicații de stingere a incendiilor, industriale și agricole. Datorită ușurinței în exploatare, conexiunii rapide și etanșării fiabile, cuplajul Storz joacă un rol vital în aplicațiile care necesită implementarea rapidă a sistemelor de transfer de fluide.

Cum funcționează cuplajul Storz

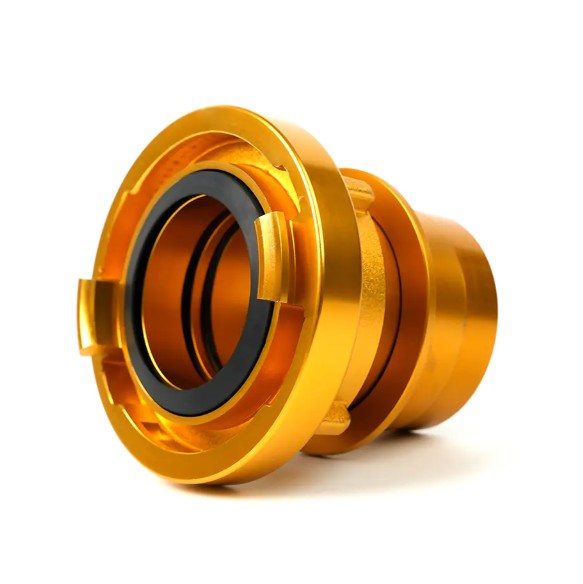

The Cuplaje Storz designul se bazează pe o structură simetrică cu „gheare”, cunoscută și sub denumirea de cuplare de tip lug. Aceasta înseamnă că două cuplaje identice pot fi conectate fără a face distincția între conectorii tată și mamă, simplificând semnificativ operațiunile pe teren. Cuplajul este blocat prin rotație, iar o etanșare internă (garnitură) asigură o etanșare etanșă.

Ghid pas cu pas pentru conectarea cuplajelor Storz

Pregătire (inspecție)

• Mai întâi, asigurați-vă că cele două cuplaje Storz care urmează să fie conectate se potrivesc ca dimensiune (de exemplu, conector filetat pentru furtun) și diametrul nominal (de exemplu, DN50, DN75).


• Verificați dacă capetele conectorului sunt curate și lipsite de nisip sau alte materii străine.


• Pasul cheie: Verificați dacă etanșarea (garnitura/inelul) din fiecare conector este intactă și instalată corect. Sigiliul este esențial pentru o etanșare bună la apă.



Alinierea Cuplajelor

Aliniați ghearele (clemele) celor două cuplaje Storz. Datorită designului lor simetric, trebuie doar să le împingeți ușor împreună.

Introduceți și strângeți (blocare)

• Împingeți cei doi conectori împreună până când capetele lor se ating.


• Apoi, rotiți un cuplaj în sensul acelor de ceasornic sau în sens invers acelor de ceasornic (de obicei spre dreapta) până când simțiți că ghearele se cuplează complet pe celălalt și cele două articulații sunt bine blocate.


• De obicei, unghiul de blocare este de aproximativ 90 până la 120 de grade. În unele aplicații cu diametru mare sau de înaltă presiune, poate fi necesară o cheie specială pentru a ajuta la rotație și pentru a asigura o conexiune strânsă.



Verificare finală (Confirmarea conexiunii)

• Încercați să trageți ușor de ambele cuplaje pentru a vă asigura că nu se despart.


• Un cuplaj Storz conectat corespunzător nu poate fi desfășurat sau răsucit cu mâna cu ușurință. Acest lucru asigură că cuplajul nu se va slăbi atunci când fluidele (cum ar fi apa sau spuma de stingere a incendiilor) sunt transferate la presiune ridicată.



Factori legați de asigurarea unei conexiuni de încredere

Pe lângă respectarea procedurilor corecte, pentru a asigura o fiabilitate Cuplaje Storz conexiune, trebuie să acordați atenție și următoarelor puncte:

• Garnituri/Inele O: Folosiți materialul și dimensiunea corecte pentru garnituri. Garniturile deteriorate, deteriorate sau lipsa sunt cauza principală a scurgerilor.


• Opțiuni de material: Cuplajele Storz sunt disponibile în aliaj de aluminiu, alamă sau oțel inoxidabil. Selectarea materialelor rezistente la coroziune și la presiune ajută la extinderea duratei de viață a cuplajului și a fiabilității conexiunii.


• Întreținere: inspectați și curățați regulat cuplajele Storz, în special fitingurile de la capătul furtunului, pentru a preveni ca corpurile străine să afecteze efectul de blocare și etanșare.



Cuplajele Storz, cu mecanismul lor unic de conectare rapidă, oferă o soluție eficientă și fiabilă pentru transferul fluidelor. Urmând acești pași simpli se asigură de fiecare dată o conexiune sigură, fără scurgeri, protejând procesele critice în aplicațiile industriale și de stingere a incendiilor.
