Care sunt tipurile de cuplaje cu flanșe?

În diferite sisteme de transmisie mecanică, cuplajele joacă un rol crucial în conectarea a doi arbori (arborele de antrenare și arborele antrenat) și transmiterea cuplului. Dintre numeroasele tipuri de cuplaje, cuplaje cu flanşe sunt utilizate pe scară largă în diverse aplicații de mașini grele și transmisii de mare putere datorită structurii lor simple, alinierii bune și capacității mari de transmisie a cuplului.

Principalele tipuri de cuplaje cu flanșă și caracteristicile lor

Cuplajele cu flanșă folosesc în esență șuruburi pentru a conecta două semicuplaje cu flanșe, realizând conectarea a doi arbori și transmisia puterii. Pe baza structurii și a capacității lor de a compensa dezalinierea arborelui, acestea pot fi împărțite în principal în următoarele două categorii:

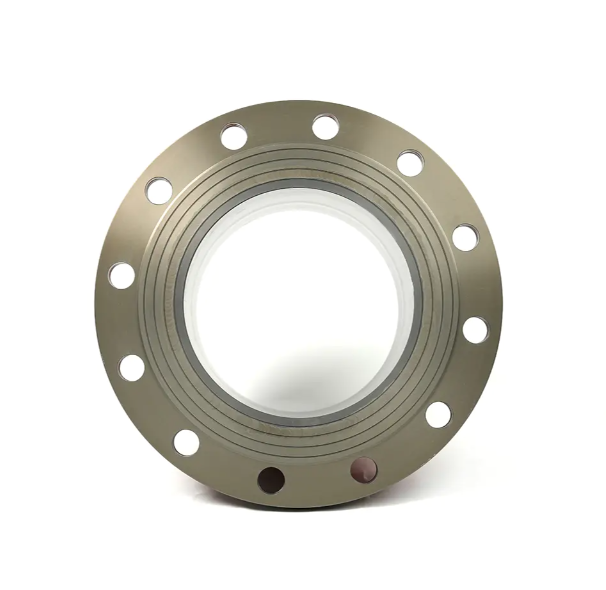

1. Cuplaj cu flanșă rigidă

Cuplajele cu flanșă rigidă sunt cel mai vechi și mai simplu tip de cuplare cu flanșă.

Caracteristici structurale: Acest tip de cuplare constă în mod obișnuit din două semicuplaje simple în formă de disc, prinse direct împreună. Are o structură compactă și dimensiuni radiale mici.

Caracteristici de funcționare: Cuplajele rigide necesită o aliniere precisă a celor doi arbori, deoarece nu au capacitatea de a compensa alinierea axială (cum ar fi deviațiile radiale, unghiulare sau axiale).

Scenarii de aplicare: Folosit în principal în dispozitivele de transmisie cu viteză mică, cu sarcină mare, unde sunt necesare o aliniere mare a arborelui și o funcționare lină, cum ar fi conexiunile la capătul arborelui pentru motoare mari.

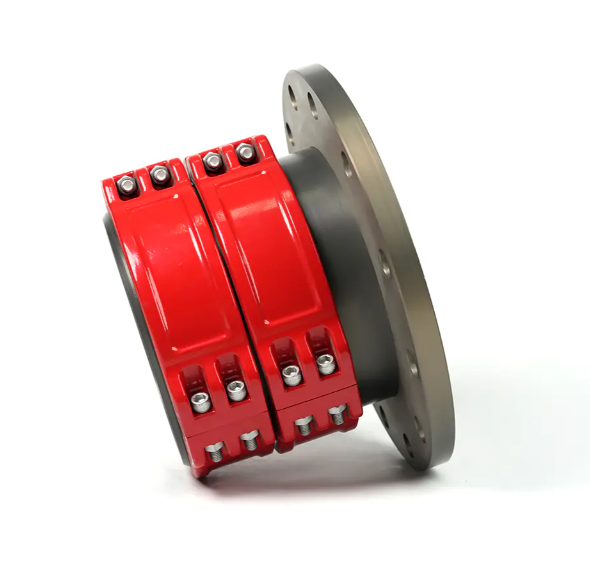

2. Cuplaje cu flanșă flexibilă

Pentru a face față erorilor inevitabile de instalare a arborelui sau deplasărilor relative în timpul funcționării în transmisiile mecanice reale, inginerii au dezvoltat diverse cuplaje flexibile cu capacități de compensare. Multe cuplaje flexibile utilizează, de asemenea, forma structurală de bază a cuplaje cu flanşe .

Cuplaj cu flanșă flexibilă în formă de Perle:

Caracteristici: Un element elastic în formă de perle este încorporat între două flanșe. Acest element elastic absoarbe și compensează o anumită dezaliniere axială, oferind în același timp amortizarea și amortizarea vibrațiilor.

Aplicatii: Utilizat pe scară largă în aplicații care necesită funcționare lină și amortizare a vibrațiilor, este unul dintre cele mai comune tipuri de cuplare.

Cuplaje cu flanșă de tip angrenaj:

Caracteristici: Acest tip de cuplare folosește îmbinarea dinților interni și externi pentru a transmite cuplul. Manșonul extern al angrenajului este de obicei conectat la structura flanșei. Contactul dintre dinții interni și externi permite arborelui să aibă un anumit grad de capacitate de compensare a deplasării unghiulare și radiale.

Aplicatii: Potrivit pentru dispozitive de transmisie cu cuplu mare, viteză mare și care necesită compensare pentru deplasări unghiulare mari.

Cuplaje cu flanșă tip paletă:

Caracteristici: Utilizează inele de cauciuc foarte elastice pentru anvelope ca elemente de legătură. Are o capacitate puternică de compensare și o performanță excelentă de amortizare a vibrațiilor.

Aplicatii: Utilizat în principal în mașini de ridicare și transport, mașini metalurgice și miniere și alte aplicații cu sarcini de impact mari.

Puncte de selecție pentru cuplajele cu flanșă

Alegerea cuplajului adecvat cu flanșă este crucială și necesită o luare în considerare cuprinzătoare a următorilor factori:

• Cuplul transmis necesar: Aceasta este baza principală pentru selecție, asigurându-se că cuplajul poate rezista la sarcina de lucru.


• Tipul și magnitudinea dezalinierii arborelui: Dacă precizia de aliniere a celor doi arbori nu este mare sau există o deplasare mare în timpul funcționării, trebuie selectat un tip de cuplare flexibilă.


• Viteza de operare și vibrații/șoc: Pentru operare la viteză mare sau sub sarcini de impact, sunt necesare cuplaje cu echilibru bun și performanțe de amortizare a vibrațiilor.


• Cerințe de instalare și întreținere: Cuplajele cu flanșă ușor de instalat și dezasamblat reduc timpul de întreținere.



Fie pentru conexiuni rigide sau flexibile, cuplaje cu flanşe sunt piatra de temelie a transmisiei de putere fiabile în proiectarea mecanică. Înțelegerea tipurilor de cuplaje cu flanșă și selectarea celui mai potrivit pe baza condițiilor reale de funcționare este crucială pentru asigurarea funcționării eficiente și stabile a dispozitivelor de transmisie.
