Cum se verifică dacă adaptoarele cuplajele sunt defecte?

Pentru a verifica dacă an cuplaj adaptor este defect, inspectați-l sistematic pentru deteriorări fizice, integritatea etanșării, funcția mecanismului de blocare și performanța fără scurgeri sub presiune .Majoritatea defecțiunilor pot fi identificate printr-o combinație de inspecție vizuală, testare funcțională manuală și un test de presiune controlată înainte ca cuplajul să fie readus în funcțiune.

Înțelege ce Cuplaje adaptoare Faceți și unde eșuează

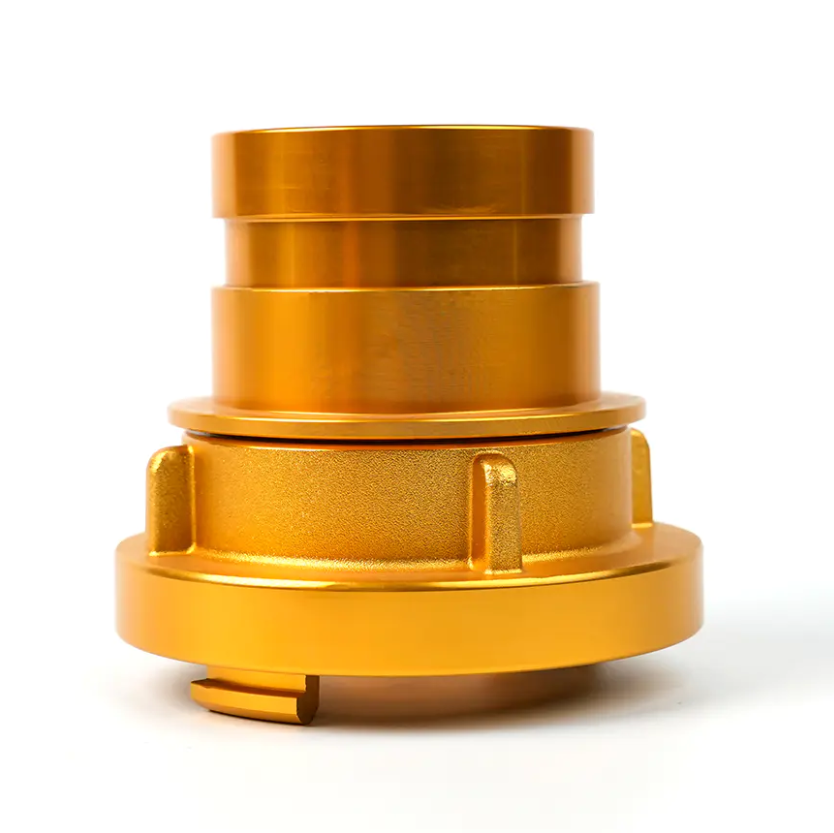

Cuplajele adaptoare sunt fitinguri de tranziție care permit îmbinarea a două standarde de cuplare diferite fără a modifica niciuna dintre componentele conectate. Tipurile comune includ:

• Germană în Storz (bărbat/femeie) — convertește între standardul german de cuplare instantanee și sistemul de cuplare simetric Storz.
• germană la silvicultură — conectează cuplaje standard germane la fitingurile furtunurilor forestiere pentru stingerea incendiilor.
• Germană în germană Autoblocare — cuplaj german standard adaptat cu un mecanism de reținere cu autoblocare adăugat.
• germană la Flange — conectează cuplaje pentru furtunuri standard germane la țevile cu flanșă sau la orificiile de intrare ale echipamentelor.
• Germană în Multi-tooth — conectează sistemele de cuplare germane cu fitinguri tip camă și canelură cu mai mulți dinți.
• Storz mascul la Storz femela / Storz la Forestry — conversie între variantele Storz sau de la Storz la standardele de furtun forestier.

Deoarece cuplajele adaptoare interfață două sisteme mecanice diferite, acestea sunt supuse solicitărilor la ambele puncte de conectare simultan . Cele mai frecvente locații de defecțiune sunt garnitura de etanșare, dinții sau urechile de blocare, corpul (în special la zona de tranziție între standarde) și finisarea suprafeței exterioare care poate indica coroziune sau deteriorare prin impact.

Procedura de inspecție vizuală pas cu pas

Începeți fiecare verificare cu o inspecție vizuală amănunțită sub iluminare adecvată. Acest pas nu costă nimic și surprinde majoritatea defecțiunilor evidente înainte de a începe orice testare funcțională.

Inspectați corpul de cuplare

• Caută fisuri, fracturi sau despicaturi în corp, în special în jurul urechilor, urechilor și umărului de tranziție între cele două standarde de cuplare.
• Verificați pentru îndoaie sau deformare de la impact — chiar și o distorsiune minoră a corpului poate împiedica cuplarea să se așeze corect pe armătura sa de cuplare.
• Examinați suprafața pentru coroziune, pitting sau oxidare puternică . La cuplajele din aluminiu, depunerile pulverulente albe (oxid de aluminiu) indică pătrunderea umezelii și degradarea accelerată a suprafeței. La cuplajele din alamă, patina verde în zonele cu sâmburi indică risc de dezincificare.
• Confirmați că corpul are fără reparații vizibile de sudură, petice sau modificări neautorizate — acestea sunt motive de respingere imediată.

Inspectați urechile și dinții de blocare

• Examinați toate urechi de blocare, urechi sau dinți cu came pentru ciobire, rotunjire sau crăpare. Profilele uzate ale urechilor sunt una dintre cauzele principale ale decuplării accidentale sub presiune.
• Pe interfețele de tip Storz, verificați dacă urechile de blocare semi-rotunde sunt simetrice și nedeformate . Uzura asimetrică indică faptul că cuplajul a fost conectat în unghi în mod repetat, provocând o sarcină neuniformă pe un ureche.
• La adaptoarele de tip german cu autoblocare, verificați arcul de blocare sau mecanismul de clemă este prezent, intact și așezat corect . Un arc lipsă sau îndoit va împiedica activarea funcției de autoblocare.

Inspectați garnitura de etanșare

• Scoateți garnitura dacă este accesibilă și verificați-o fixare prin compresie (aplatizare permanentă), fisurare, întărire, umflare sau deteriorare prin extrudare .
• O garnitură care a fost comprimată mai jos 70% din grosimea sa originală ar trebui considerată la sfârșitul duratei de viață și înlocuită, deoarece nu va mai genera suficientă forță de etanșare.
• Verificați dacă garnitura se așează complet și uniform în canelura sa fără nicio porțiune răsucită, dublată sau lipsă din canalul pentru scaune.
• Verificați că materialul garniturii este compatibil cu fluidul transportat — garniturile EPDM sunt standard pentru aplicații de apă și de stingere a incendiilor; Garniturile NBR (nitril) sunt necesare pentru fluidele pe bază de petrol.

Testare funcțională: implicare, rotație și eliberare

După inspecția vizuală, testați funcția mecanică a cuplajului prin împerecherea acestuia cu un fiting corespunzător. Acest test confirmă faptul că cuplajul își îndeplinește sarcina principală - conectarea și ținerea a două fitinguri împreună - înainte de aplicarea presiunii.

1. Testează angajamentul — conectați manual adaptorul la fitingul său de cuplare. Conexiunea ar trebui să se angajeze lin și fără forță excesivă . Rezistența, legarea sau necesitatea de a forța cuplarea împreună indică dezalinierea, deformarea sau neconformitatea dimensională.
2. Testați blocarea — după cuplare, încercați să despărțiți axial cele două jumătăți fără a elibera blocarea. La un cuplaj care funcționează corect, nu ar trebui să fie posibilă separarea axială în timp ce mecanismul de blocare este cuplat. Orice joc axial mai mare de 1–2 mm sub forța de tracțiune manuală indică o geometrie de blocare uzată sau deteriorată.
3. Rotație de testare (tipuri Storz) — Cuplajele de tip Storz ar trebui să se rotească prin arcul lor complet de blocare (de obicei 30° până la 40° ) fără a se lipi, șlefui sau necesită un cuplu excesiv. Rotirea rigidă sau greșită indică contaminare, coroziune sau suprafețe deteriorate ale urechilor.
4. Lansare de testare — decuplați cuplajul și confirmați că se eliberează curat. Un cuplaj care necesită o forță excesivă pentru decuplare sau care se lipește parțial, poate avea urechi deformați sau o garnitură umflată care creează interferențe.
5. Verificați distanța dintre scaune — când este complet cuplat, inspectați interfața dintre cele două fețe de cuplare. Ar trebui să existe nici un decalaj vizibil în jurul circumferinței . Un spațiu neuniform sau parțial deschis indică faptul că garnitura sau fețele de etanșare nu sunt în contact complet, ceea ce va duce la scurgeri sub presiune.

Testare de presiune pentru a confirma performanța fără scurgeri

Un cuplaj care trece inspecția vizuală și funcțională trebuie încă testat la presiune înainte de a fi repus în funcțiune în aplicații critice, cum ar fi stingerea incendiilor, transfer hidraulic sau linii de proces presurizate. Testarea presiunii este singura metodă definitivă pentru a confirma că etanșarea este intactă în condiții de funcționare.

Procedura de testare hidrostatică

• Conectați cuplajul adaptorului într-un ansamblu de testare închis folosind capace de obturare adecvate sau un colector de banc de testare.
• Umpleți complet ansamblul cu apă, purjând tot aerul, apoi presurizați 1,5 ori presiunea nominală de lucru a cuplajului — de obicei 15–25 bari pentru cuplaje standard pentru furtunuri de stingere a incendiilor.
• Țineți presiunea de testare pentru un minim de 60 de secunde și inspectați toate interfețele, corpul de cuplare și zona de garnitură pentru orice infiltrații, picurare sau cădere de presiune pe manometru.
• Orice scădere de presiune sau umiditate vizibilă la fața sau corpul cuplajului constituie o defecțiune a testului — cuplajul trebuie dezasamblat, defecțiunea trebuie identificată și componenta fie reparată cu o garnitură nouă, fie înlocuită complet.

Tipuri comune de defecțiuni și cauzele lor probabile

Intervalele de inspecție și cele mai bune practici de întreținere

Inspecția regulată, programată este mult mai eficientă decât identificarea reactivă a defecțiunilor după ce a apărut o defecțiune. Frecvența recomandată de inspecție depinde de aplicație și mediu:

• După fiecare utilizare — în aplicațiile de stingere a incendiilor sau de intervenție în caz de urgență, inspectați vizual fiecare cuplare a adaptorului după fiecare desfășurare. Verificați dacă există daune la impact, starea garniturii și uzura urechilor înainte de a readuce echipamentul la starea gata.
• La fiecare 6 luni — efectuați un test complet vizual, funcțional și de presiune pe toate cuplajele adaptoare din stocul de așteptare. Standarde precum DIN 14811 (pentru cuplaje germane de stingere a incendiilor) recomandă testarea bianuală ca minim.
• După orice impact sau eveniment de cădere — inspectați întotdeauna un cuplaj adaptor care a fost scăpat pe o suprafață dură sau lovit de echipament, chiar dacă nu sunt vizibile daune vizibile. Fisurile ascunse în aliajele de turnare pot să nu fie vizibile în exterior, dar se vor ceda sub presiune.
• Inlocuire anuala a garniturii — în aplicații cu utilizare intensă sau depozitate în aer liber, înlocuiți garniturile la un program anual fix, indiferent de starea aparentă. Materialul garniturii (în special EPDM și NBR) se degradează prin expunerea la UV, ozon și ciclul termic chiar și atunci când nu este în funcțiune.

După curățare, lubrifiați ușor suprafețele urechilor și garnitura cu un lubrifiant compatibil (unsoare siliconică pentru garnituri EPDM; vaselina nu este recomandată deoarece degradează garniturile de cauciuc). Depozitați cuplajele adaptoarelor într-un loc uscat, departe de expunerea la UV și vaporii chimici pentru a maximiza durata de viață între inspecții.

Când să înlocuiți mai degrabă decât să reparați un Cuplaj adaptor

Nu toate defecțiunile sunt reparabile. Unele condiții necesită scoaterea imediată din funcțiune și înlocuirea completă a cuplajului adaptorului, indiferent de considerentele de cost:

• Orice fisură în corpul cuplajului — fisurile se propagă sub presiune și nu pot fi sudate sau petice în siguranță în cuplajele sub presiune.
• Deteriorarea urechilor sau a dinților dincolo de uzura minoră — Geometria ciobitei, fracturate sau rotunjite puternic nu poate fi restaurată și va avea ca rezultat o blocare nesigură.
• Grosimea peretelui corpului este redusă prin coroziune — dacă pitting a pătruns mai mult de 20% din grosimea nominală a peretelui , integritatea structurală sub presiune nu poate fi asigurată.
• Nereținerea presiunii după înlocuirea garniturii — dacă un cuplaj continuă să curgă după ce a fost instalată o nouă garnitură montată corect, fața de etanșare a corpului este probabil deteriorată și corpul cuplajului trebuie înlocuit.
• Istoricul de service necunoscut sau vârsta peste durata de viață — cuplaje adaptoare fără înregistrări de inspecție urmăribile sau cele care depășesc durata de viață recomandată de producător (de obicei 10–15 ani pentru cuplaje de stingere a incendiilor din aluminiu), ar trebui retras din serviciul sub presiune, indiferent de starea aparentă.
