Tot ce trebuie să știți despre cuplarea de blocare Storz

A Cuplaj de blocare Storz este un conector standardizat, simetric, de blocare cu came cu un sfert de tură, utilizat pe scară largă în stingerea incendiilor, transferul de fluide industriale și serviciile de urgență pentru a crea conexiuni rapide, fără scule și rezistente la scurgeri. Ambele capete ale cuplajului sunt identice, eliminând necesitatea de a face distincția între fitingurile tată și femela - pur și simplu aliniați, împingeți și răsuciți 90° pentru a bloca. Acest design reduce dramatic timpul de conectare în situații de înaltă presiune și este unul dintre cele mai de încredere sisteme de cuplare din lume.

Ce este a Cuplaj de blocare Storz și Cum funcționează

Inventat de Carl August Guido Storz în 1882, cuplajul Storz a fost conceput pentru a rezolva o problemă critică în lupta împotriva incendiilor: conectorii furtunurilor nepotrivite. Deoarece cuplajele tradiționale filetate necesitau potrivirea capetelor tată și mamă, conectarea furtunurilor din diferite departamente sau surse a fost adesea imposibilă în timpul situațiilor de urgență.

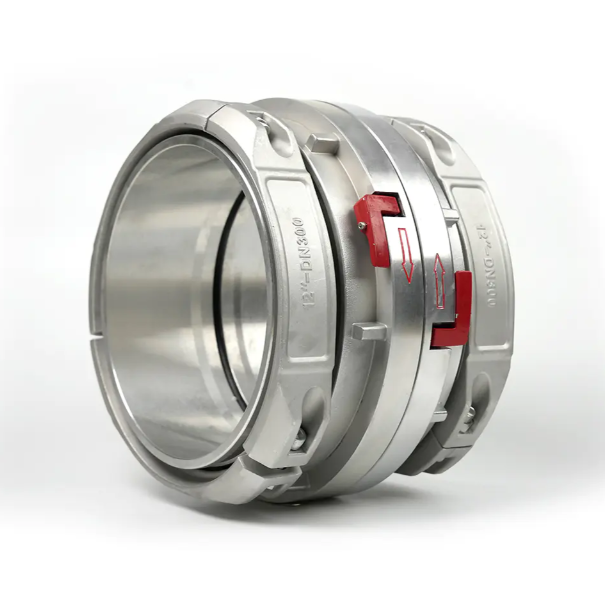

Sistemul Storz utilizează a mecanism de blocare simetric cu urechi și came . Fiecare capăt de cuplare are două urechi și o fantă de came corespunzătoare. Când două capete sunt aduse împreună, urechile alunecă în fantele opuse pentru came. O rotire de 90° le blochează apoi pe loc, comprimând o garnitură de cauciuc pentru a crea o etanșare etanșă.

Caracteristicile operaționale cheie includ:

• Conexiune realizată în mai puțin de 3 secunde fără unelte necesare
• Poate fi conectat sau deconectat chiar și sub presiune reziduală
• Design simetric: ambele capete sunt interschimbabile
• Rotirea integrată permite furtunurilor să se rotească liber, fără a desface conexiunea

Dimensiuni standard și valori nominale de presiune

Cuplajele Storz sunt fabricate într-o gamă de dimensiuni standardizate pentru a se potrivi diferitelor volume de debit și cerințe de presiune. Denumirile dimensiunilor se referă la diametrul interior nominal al furtunului sau conductei care este conectată.

The Dimensiunea de 52 mm este cea mai utilizată în stingerea incendiilor structurale la nivel global. Cuplajele trebuie testate la cel puțin 1,5 ori presiunea lor de lucru pentru certificare conform EN 1775 și standarde similare.

Materiale utilizate în construcția cuplajelor Storz

Alegerea materialului afectează direct greutatea, rezistența la coroziune, durabilitatea și adecvarea pentru medii specifice. Cele trei materiale primare sunt:

Aliaj de aluminiu

Cel mai comun material pentru aplicații de stingere a incendiilor. Cuplajele Storz din aluminiu sunt ușoară (de obicei cu 30–50% mai ușoară decât echivalentele din alamă) , rezistent la coroziune în majoritatea mediilor și ușor de manevrat în condiții de oboseală. Nu sunt potrivite pentru utilizare cu apa de mare sau fluide foarte acide.

alamă

alamă Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Oțel inoxidabil

Folosit în cele mai solicitante medii industriale, chimice și farmaceutice. Cuplajele din oțel inoxidabil rezistă la substanțe chimice agresive, temperaturi ridicate și solicitări mecanice extreme. Sunt cea mai grea opțiune, dar oferă cea mai lungă durată de viață în condiții grele.

Tipuri de garnituri și rolul lor în performanța etanșării

Garnitura este elementul de etanșare al unui cuplaj Storz. Se așează într-o canelură pe o față a cuplajului și este comprimat când se realizează conexiunea. Materialul garniturii trebuie selectat în funcție de fluidul transportat și de intervalul de temperatură.

• EPDM (monomer de etilenă propilen dienă): Standard pentru apă și aplicații de stingere a incendiilor. Rezistent la UV, ozon și abur până la 120°C.
• NBR (cauciuc nitril butadien): Potrivit pentru fluide, uleiuri și combustibili pe bază de petrol. Rezistent la hidrocarburi, dar se degradează cu expunerea la ozon.
• FKM (Viton): Manevreaza substante chimice agresive, temperaturi ridicate de pana la 200°C si acizi concentrati. Folosit în contexte chimice și industriale.
• Silicon: Aplicații de calitate alimentară și linii de abur la temperatură înaltă. Conform cu reglementările FDA acolo unde este necesar.

Garniturile trebuie inspectate înainte de fiecare utilizare și înlocuite atunci când sunt fisurate, deformate sau întărite. O garnitură defectă este cauza principală a scurgerii cuplajului Storz în condiții de teren.

Aplicații cheie în diverse industrii

Cuplaje de blocare Storz sunt folosite cu mult dincolo de serviciile de pompieri. Designul lor standardizat, cu conectare rapidă, le face ideale oriunde este nevoie de transfer rapid de fluid.

Servicii de stingere a incendiilor și de urgență

Aceasta rămâne aplicația principală. Departamentele de pompieri din peste 40 de țări folosesc Storz ca cuplaj standard pentru furtun. Conexiunile hidranților, ieșirile pentru aparate și îmbinările furtun-la-furtun se bazează pe cuplaje Storz. Designul simetric permite oricărui pompier să conecteze orice furtun la orice hidrant fără probleme de compatibilitate.

Transfer industrial de fluide

Fabricile chimice, rafinăriile și unitățile de procesare folosesc cuplaje Storz pentru transferul apei, solvenților și substanțelor chimice neagresive între rezervoarele de stocare și vehiculele de transport. Funcționarea fără scule reduce timpul de manipulare în timpul operațiunilor de încărcare și descărcare.

Agricultura si Irigatii

Sistemele de irigare la scară largă folosesc cuplaje Storz pentru conectarea rapidă a rețelei de apă și evacuarea pompelor. Dimensiunile de 75 mm și 100 mm sunt obișnuite în aplicațiile de teren unde sunt necesare debite mari cu cădere minimă de presiune.

Exploatare minieră și tuneluri

Mediile subterane necesită conexiuni rapide și fiabile atât pentru sistemele de stingere a incendiilor, cât și pentru sistemele de deshidratare. Cuplajele Storz sunt preferate pentru durabilitatea și capacitatea lor de a funcționa în condiții de praf, umezeală și înguste.

Construcții și Inginerie Civilă

Liniile temporare de alimentare cu apă pe șantierele de construcții, operațiunile de amestecare a betonului și aplicațiile de deshidratare beneficiază toate de portabilitatea și interschimbabilitatea cuplajelor Storz.

Storz vs alte sisteme de cuplare cu conectare rapidă

Înțelegerea modului în care Storz se compară cu sistemele de cuplare alternative ajută la selectarea soluției potrivite pentru o anumită aplicație.

Standarde și certificări relevante

Cuplajele Storz utilizate în aplicații profesionale trebuie să respecte standardele aplicabile pentru a asigura interoperabilitatea și siguranța. Cele mai larg referite standarde includ:

• DIN 14307: Standard german care definește dimensiunile și cerințele de performanță pentru cuplajele Storz utilizate în stingerea incendiilor. Adoptat pe scară largă în toată Europa.
• EN 1775: Standard european pentru sistemele de furtunuri de stingere a incendiilor, inclusiv cerințele de cuplare.
• NFPA 1963: Standard american pentru conexiunile furtunurilor de incendiu. În timp ce SUA utilizează în mod obișnuit NST (National Standard Thread), multe departamente din SUA stochează acum adaptoare Storz pentru linii de alimentare cu diametru mare.
• AS 2419.1: Standard australian care acoperă instalațiile hidranților de incendiu, inclusiv specificațiile de cuplare Storz.

Verificați întotdeauna dacă cuplajele poartă mărci de certificare relevante și documentație de trasabilitate, în special pentru aplicațiile de stingere a incendiilor pentru siguranța vieții.

Inspecție, întreținere și durată de viață

Întreținerea corespunzătoare prelungește durata de viață și asigură performanță fiabilă atunci când contează cel mai mult. Un cuplaj Storz din aluminiu bine întreținut poate dura 10-20 de ani sau mai mult în serviciul normal de stingere a incendiilor.

Lista de verificare a inspecției de rutină

• Verificați garnitura pentru fisurare, întărire, umflare sau deformare - înlocuiți anual sau mai frecvent în medii cu utilizare intensă
• Verificați urechile și fantele cu came pentru uzură, bavuri sau deformare care ar putea împiedica cuplarea completă
• Verificați mișcarea de pivotare - ar trebui să se rotească liber, fără rigiditate sau șlefuire
• Căutați coroziune, găuri sau crăpături pe corpul cuplajului, în special în jurul bazelor urechilor
• Testați cuplarea cuplajului cu un cuplaj de împerechere - conexiunea trebuie să se blocheze cu un sfert de tură ferm și să nu zdrănnească sau să se decupleze fără efort deliberat

Cele mai bune practici de întreținere

• Curățați cu apă proaspătă după expunerea la apă sărată sau la substanțe chimice
• Aplicați anual un lubrifiant ușor pe bază de silicon pe fețele pivotante și de blocare - evitați lubrifianții pe bază de petrol care degradează garniturile de cauciuc
• Depozitați cuplajele cu capace de protecție instalate pentru a preveni intrarea materialului străin în fața cuplajului
• Scoateți din funcțiune orice cuplaj cu corpuri crăpate, urechi dezbrăcați sau pivoturi prinse - nu reparați daunele structurale pe teren

Adaptoare și accesorii pentru sistemele Storz

O gamă cuprinzătoare de accesorii extinde compatibilitatea cuplajelor Storz în diferite sisteme și aplicații:

• Adaptoare filetate Storz la BSP/NPT: Permite conectarea între cuplajele Storz și sistemele de țevi filetate - utilizate în mod obișnuit pentru conexiunile hidranților în medii standard mixte
• Adaptoare Storz la Camlock: Compatibilitate punte între furtunurile de stingere a incendiilor Storz și sistemele industriale Camlock
• Cuplaje reducătoare: Conectați două cuplaje Storz de dimensiuni nominale diferite, de exemplu, furtun de alimentare de 75 mm la furtun de atac de 52 mm
• Capace și dopuri goale: Sigilați prizele neutilizate sau deschideți capetele de cuplare în timpul transportului și depozitării
• Manometre cu intrare Storz: Pentru monitorizarea presiunii de alimentare la punctul de conectare a cuplajului
• Cleme de blocare și dispozitive de reținere: Securitate suplimentară pentru mediile industriale cu vibrații mari, unde deconectarea accidentală într-un sfert de tură reprezintă un risc

Probleme comune și depanare

Chiar și cuplajele Storz bine întreținute pot întâmpina probleme pe teren. Iată cele mai frecvente probleme și cauzele lor:

Cuplajul nu se va bloca complet

Cauzat de reziduuri în fantele camei, urechi uzați sau deteriorați sau o garnitură umflată care împiedică fețele să se întâlnească. Curățați fantele cu came, inspectați urechile și verificați grosimea garniturii. Înlocuiți componentele uzate sau deteriorate.

Scurgeri la punctul de conectare

Aproape întotdeauna cauzată de o garnitură deteriorată, lipsă sau așezată incorect. În unele cazuri, o față de cuplare deformată împiedică compresia adecvată a garniturii. Inspectați canelura de așezare a garniturii pentru a vedea dacă nu există spărturi sau deformare.

Cuplaj dificil de deconectat după presurizare

Presiunea reziduală prinde cuplajul în poziția blocată. Eliberați întotdeauna presiunea înainte de a încerca să deconectați. Nu loviți niciodată corpul cuplajului cu unelte pentru a forța deconectarea - acest lucru deteriorează urechile și fantele cu came.

Rotativ prins sau rigid

Cauzat de coroziune, contaminare sau lipsă de lubrifiere. Aplicați lubrifiant siliconic penetrant și lucrați treptat pivotul. Dacă pivotul rămâne blocat, scoateți din serviciu - un pivot care nu se rotește provoacă răsucirea furtunului și reduce eficiența debitului.

Selectarea cuplajului Storz potrivit pentru aplicația dvs

Utilizați următoarele puncte de decizie pentru a identifica cea mai potrivită specificație de cuplare Storz:

1. Determinați debitul și presiunea de lucru necesare — selectați o dimensiune nominală care să corespundă cerințelor dvs. de debit fără cădere excesivă de presiune
2. Identificați fluidul care este transferat — alegeți materialul (aluminiu, alamă, inoxidabil) și tipul de garnitură (EPDM, NBR, FKM) corespunzător
3. Verificați standardele aplicabile — asigurați-vă că cuplajul îndeplinește standardele dimensionale și de presiune cerute în regiunea sau industria dumneavoastră
4. Luați în considerare mediul operațional — mediile marine sau chimice necesită materiale de calitate superioară; aplicațiile sensibile la greutate favorizează aluminiul
5. Evaluați compatibilitatea cu sistemele existente — dacă sunt necesare adaptoare, confirmați compatibilitatea adaptorului și verificați că nu sunt introduse penalități suplimentare de cădere de presiune
6. Confirmați tipul de conexiune final — determinați modul în care cuplajul se va atașa la furtun, țeavă sau echipament (crip, tijă furtun, filetat, cu flanșă)
