Cum se utilizează adaptoarele Storz?

Ce sunt adaptoarele Storz?

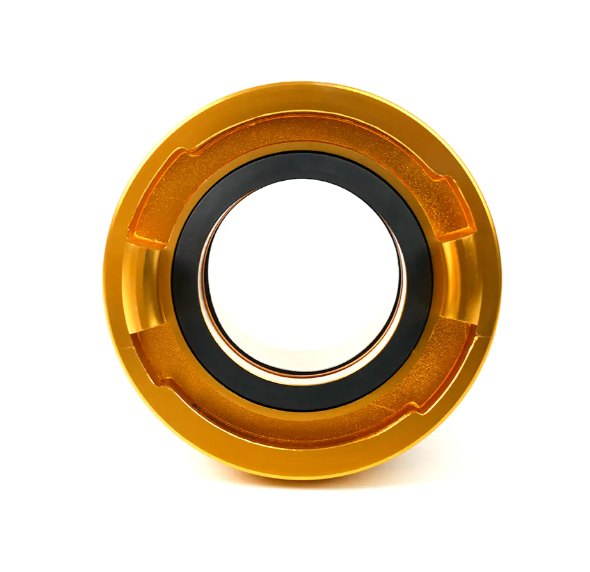

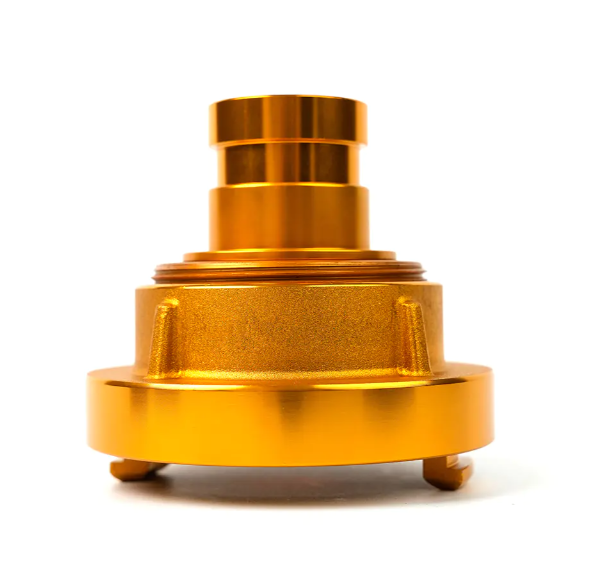

Adaptoare Storz , cunoscuți și sub denumirea de conectori Storz sau cuplaje rapide Storz, sunt un sistem de conectare extrem de eficient utilizat pe scară largă în aplicații de protecție împotriva incendiilor, industriale și agricole. Caracteristica lor de bază este un design unic al urechilor (de obicei două până la trei urechi), făcând procesul de conectare excepțional de rapid și ușor. Spre deosebire de conectorii filetați tradiționali, conectorii Storz necesită pur și simplu alinierea celor doi conectori, împingerea lor și apoi rotirea ușoară pentru a le bloca în poziție, obținând o conexiune fără sudură, rezistentă la scurgeri.

Funcția principală a adaptoarelor Storz este de a acționa ca adaptoare, conectând sau transformând diferite standarde și tipuri de conectori. Acestea rezolvă problemele de conectare dintre interfețele anterior incompatibile și sunt o componentă cheie pentru realizarea compatibilității echipamentelor.

Cum funcționează adaptoarele Storz?

Adaptoarele Storz funcționează pe baza mecanismului lor „click-and-hold”:

Aliniere: Aliniați urechile și canelurile celor doi conectori care trebuie conectați (de exemplu, un Storz tată și o Storz mamă, sau un adaptor Storz cu un conector Storz standard).

Împingeți: Împingeți complet suprafețele de etanșare ale ambilor conectori. O garnitură de etanșare este de obicei prevăzută în interiorul conectorului pentru a asigura o etanșare etanșă.

Rotire: Rotiți oricare dintre conectori (sau folosiți o cheie specială) cu aproximativ 120 de grade (o treime de tură) în sensul acelor de ceasornic până când urechile sunt complet cuplate și blocate pe loc.

Acest mecanism de blocare rapidă îl face ideal pentru furtunurile de înaltă presiune și sistemele de livrare a fluidului.

Cum se conectează diferiți conectori standard folosind adaptoare Storz?

Valoarea de bază a utilizării adaptoarelor Storz constă în funcția lor de conversie, permițând compatibilitatea între diferite sisteme:

1. De la Storz la conexiuni filetate (de exemplu, BSP sau NPT)

Când trebuie să conectați un conector pentru furtun de incendiu cu un racord Storz standard la o pompă sau la un hidrant cu o ieșire filetată, aveți nevoie de un adaptor Storz-la-filet:

Selectați adaptorul corect: Asigurați-vă că un capăt al adaptorului are dimensiunea Storz corectă (de exemplu, DN50/2"), iar celălalt capăt are o specificație de filet potrivită (de exemplu, filet intern BSP de 2").

Conectarea capătului filetat: Înfășurați capătul filetat al adaptorului cu bandă de etanșare (cum ar fi bandă PTFE) și înșurubați-l în portul filetat al echipamentului țintă (pompă sau hidrant).

Conectarea Storz End: Împingeți conectorul furtunului de incendiu Storz în portul Storz al adaptorului și apoi rotiți-l pentru a-l bloca.

2. Conectarea fitingurilor Storz de diferite dimensiuni

Dacă echipamentul și furtunul dumneavoastră au dimensiuni diferite de racorduri Storz, veți avea nevoie de un adaptor Storz de reducere/mărire:

Conectarea capătului de dimensiune mai mare: Conectați capătul Storz de dimensiune mai mare al adaptorului la fitingul mai mare corespunzător și blocați-l.

Conectarea capătului de dimensiune mai mică: Împingeți racordul Storz de dimensiune mai mică al furtunului în portul de dimensiune mai mică al adaptorului și apoi rotiți-l pentru a-l bloca.

3. Conectarea la alte standarde de conectare rapidă (de exemplu, flanșe sau Camlocks)

Unele aplicații industriale pot necesita conectarea conectorilor Storz la diferite fitinguri standard, cum ar fi Camlock-uri sau flanșe. În acest caz, veți avea nevoie de un adaptor Storz-la-Camlock sau de un adaptor Storz-to-Flange. Procedura de operare este similară cu conexiunile filetate, punând între cele două sisteme printr-un adaptor.

Avantajele și precauțiile utilizării adaptoarelor Storz

Avantaje:

• Conexiune rapidă: Funcționarea rapidă economisește timp prețios în răspunsul în caz de urgență și producția industrială.
• Fiabilitate ridicată: Blocat în siguranță, etanșare excelentă și rezistă la presiune ridicată.
• Versatilitate: Ca adaptor, se conectează cu ușurință la diferiți conectori standard, îmbunătățind utilizarea echipamentului.



Precautii:

• Potrivirea dimensiunilor: Conectorii Storz sunt disponibili în diferite diametre nominale (de exemplu, DN50, DN65, DN100). Când utilizați adaptoare Storz, asigurați-vă că dimensiunea Storz a adaptorului se potrivește cu conectorul Storz existent.


• Garnituri de etanșare: Asigurați-vă că garniturile de etanșare sunt intacte și instalate corect; acest lucru este crucial pentru conexiunile etanșe.


• Întreținere: Inspectați regulat urechile conectorului furtunului de incendiu și adaptorului pentru uzură sau deteriorare pentru a asigura o conexiune sigură și fiabilă.



Prin selectarea și utilizarea corectă Adaptoare Storz , puteți conecta eficient și în siguranță o varietate de echipamente de transfer de fluide, oferind performanțe remarcabile atât pentru urgențe de incendiu, cât și pentru operațiunile industriale de zi cu zi.
