Ce tipuri de cuplaje Storz există?

Cuplajele Storz (cunoscute și sub denumirea de cuplaje Cam Lock sau cuplaje rapide germane) sunt cuplaje cu conectare rapidă utilizate pe scară largă în domeniul protecției împotriva incendiilor, tratarea apei, transportul de fluide chimice, agricole și industriale datorită funcționării simple, conexiunii fiabile și interschimbabilității ridicate. Acestea constau din două fitinguri identice de tip gheare care realizează o conexiune etanșă prin simpla introducere și rotire (de obicei 120° sau 90°), fără a fi nevoie de mecanisme suplimentare de blocare, îmbunătățind considerabil eficiența și siguranța.

Clasificarea cuplajelor Storz

Deși proiectarea de bază și principiul de funcționare al Cuplaj Storz sunt unificate - adică blocarea rapidă se realizează prin gheare (sau urechi) și structurile cu came corespunzătoare - pot fi încă clasificate în diferite moduri în funcție de forma lor de conectare și materiale pentru a satisface diferitele nevoi de transport al fluidelor.

1. Clasificare după capătul conexiunii (tipul cel mai comun)

Aceasta este cea mai importantă metodă de clasificare, care determină modul în care cuplajele Storz se conectează la alte echipamente sau conducte:

Cuplaj pentru furtun Storz:

Aplicații: Folosit pentru a conecta direct Cuplaj Storz la furtunuri de incendiu, furtunuri industriale sau furtunuri de irigare agricole.

Caracteristici: Include de obicei o coadă de furtun (codă), fixată de furtun cu o clemă sau clemă și este o componentă de bază a sistemelor de conectare a fluidului.

Cuplaj filetat Storz:

Aplicații: Folosit pentru conectarea cuplajelor Storz la intrarea și ieșirea țevilor, supapelor sau pompelor cu filete standard.

Tipuri: Împărțit în filet mamă și filet tată. Standardele comune ale firelor includ BSP, NPT etc. Acest tip este cheia pentru a permite conversia rapidă și integrarea sistemului.

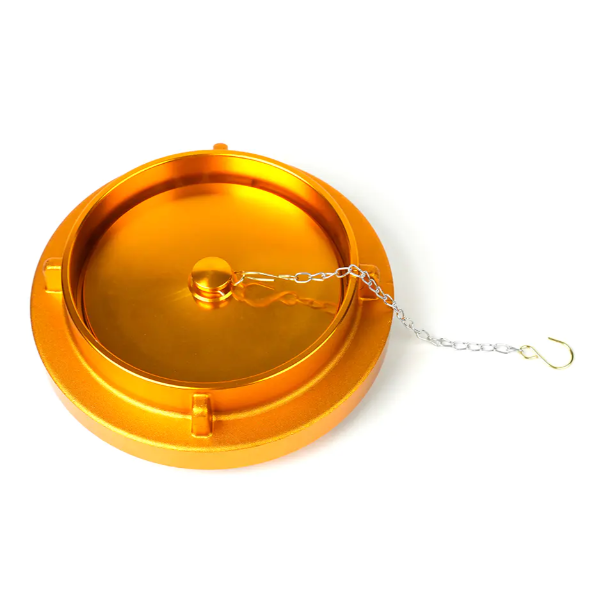

Cap/dop Storz Blank:

Aplicații: Folosit pentru a sigila neutilizat Cuplaj Storz orificii de evacuare sau capetele furtunurilor pentru a preveni scurgerile de lichid sau contaminanții să intre în sistemul de fluide.

Caracteristici: Echipat cu un inel de etanșare pentru performanțe de etanșare fiabile.

2. Clasificarea după Material

Rezistența la coroziune și durabilitatea cuplajelor Storz depind în primul rând de materialele lor de fabricație, care afectează direct aplicarea lor în medii specifice:

Cuplaje Storz din aliaj de aluminiu:

Caracteristici: Ușoare, rentabile și cu rezistență bună la coroziune.

Aplicații: Cel mai frecvent întâlnit în echipamentele de stingere a incendiilor, tratarea apei și transportul general de fluide industriale.

Cuplaje Storz din alamă/bronz:

Caracteristici: rezistență ridicată, rezistență la coroziune, rezistență la temperaturi ridicate și rezistență la scântei.

Aplicații: Potrivit pentru medii marine, industria petrolului și gazelor și aplicațiilor care necesită durabilitate mai mare.

Cuplaje Storz din oțel inoxidabil:

Caracteristici: Rezistență excelentă la coroziune chimică și rezistență ridicată.

Aplicații: Utilizat pe scară largă în industriile cu cerințe extrem de ridicate de igienă și compatibilitate cu mediile, cum ar fi cele chimice, de prelucrare a alimentelor și farmaceutice.

Cuplaj Storzs made of polypropylene (PP) or nylon and other plastics:

Caracteristici: Extrem de ușor, rezistență chimică excelentă și cost redus.

Aplicații: irigații agricole, tratarea apei la presiune joasă și transportul anumitor produse chimice de specialitate.

Specificații și interschimbabilitate

O caracteristică cheie a cuplajelor Storz este interschimbabilitatea lor. Specificațiile lor nu sunt determinate de diametrul țevii, ci de distanța dintre urechi (sau distanța dintre came). Atâta timp cât distanța dintre urechi este aceeași, cuplajele Storz de la diferiți producători și cu diferite tipuri de capete (cum ar fi fitingurile pentru furtunuri și dopuri) pot fi interconectate.

Spațiile comune ale ghearelor includ:

• 52 mm (dimensiune D, pentru furtunuri DN25/DN32)
• 66 mm (dimensiune C, pentru furtunuri DN38/DN50)
• 89 mm (dimensiune B, pentru furtunuri DN65)
• 133 mm (dimensiune A, pentru furtunuri DN100/DN110)



Pentru a selecta cuplajul Storz potrivit, determinați mai întâi dimensiunea necesară (distanța dintre gheare) pentru a asigura interconectarea. În al doilea rând, pe baza proprietăților, presiunii și temperaturii mediului transportat, selectați cel mai potrivit material (de exemplu, aluminiu, oțel inoxidabil) și tipul de conexiune (de exemplu, coada furtunului sau filet). Fie pentru conexiuni de urgență la incendiu sau pentru controlul zilnic al fluidelor industriale, cuplajele Storz sunt ideale pentru realizarea unor conexiuni eficiente și sigure.
