Cum să utilizați și să selectați un cuplaj pentru furtun de incendiu Storz?

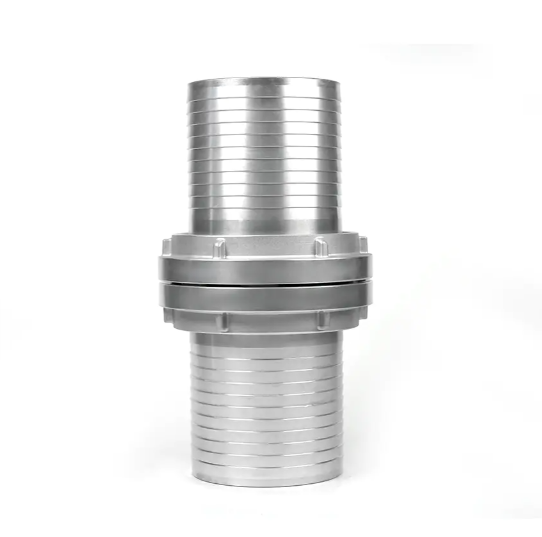

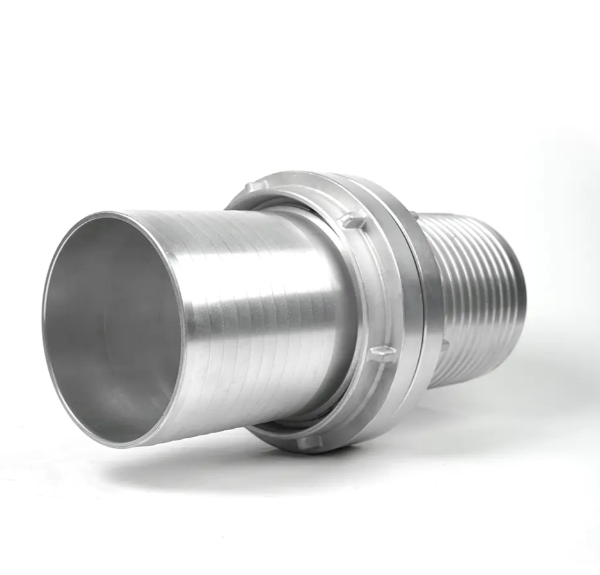

A Cuplaj pentru furtun de incendiu Storz este un conector simetric, fără sex, cu came și canelură, care permite îmbinarea a două jumătăți identice fără filetare. Spre deosebire de cuplajele filetate care necesită capete tată și mamă potrivite, oricare două cuplaje Storz de aceeași dimensiune nominală se conectează instantaneu cu un rotație în sfert de tură . Acest design îl face alegerea stşiard pentru desfășurarea rapidă a suprimării incendiilor la nivel mondial - folosit de departamentele de pompieri, unități industriale și serviciile de salvare aeroportuare din Europa, America de Nord și nu numai.

Alegerea cuplajului Storz potrivit depinde de trei factori principali: diametrul nominal, materialul și presiunea nominală . Obținerea corectă a acestora asigură performanță fără scurgeri în condițiile extreme ale operațiunilor de stingere a incendiilor.

Înțelegerea Cuplaj Storz Dimensiuni și când să utilizați fiecare

Cuplajele Storz sunt clasificate după diametru nominal (DN) , care se referă la dimensiunea găurii interioare a cuplajului, mai degrabă decât la diametrul exterior. Dimensiunile standard variază de la DN 25 la DN 150, fiecare fiind potrivit pentru cerințele specifice de debit.

În Europa și în țările care respectă standardele DIN 14307, DN 52 și DN 75 sunt dimensiunile cele mai stocate pentru departamentele municipale de pompieri. În America de Nord, versiunile Storz de 2,5 inchi (aproximativ DN 65) și 4 inchi (aproximativ DN 100) sunt comune la evacuarea hidranților și la evacuarea pompelor.

Cum să conectați și să deconectați corect un cuplaj Storz

Procedura de conectare este simplă, dar tehnica contează – mai ales sub presiune sau în condiții de vizibilitate slabă. Urmați acești pași pentru o îmbinare fiabilă și fără scurgeri:

Conectarea a două cuplaje Storz

1. Inspectați ambele fețe de cuplare și garniturile de etanșare pentru reziduuri, tăieturi sau deformare înainte de îmbinare.
2. Aliniați cele două cuplaje față în față, astfel încât urechile (urechile) se întrepătrund — cama înălțată de pe una alunecă în locașul corespunzătoare pe cealaltă.
3. Rotiți un cuplaj aproximativ 90° în sensul acelor de ceasornic până când simțiți sau auziți un clic în poziție a dispozitivului de blocare.
4. Verificați conexiunea trăgând ușor cele două jumătăți depărtând - un cuplaj Storz blocat nu se va separa sub tensiune manuală.
5. Verificați dacă garnitura este așezată la nivel și nicio margine nu este expusă în jurul circumferinței.

Deconectarea sub presiune reziduală

Nu încercați niciodată să decuplați un fiting Storz în timp ce conducta este încă sub presiune. Presiunea reziduală la fel de scăzută 0,5 bar poate determina eliberarea cuplajului cu suficientă forță pentru a provoca vătămări. Purtați întotdeauna conducta, confirmați presiunea zero, apoi rotiți o jumătate 90° în sens invers acelor de ceasornic a separa.

Alegerea materialului potrivit pentru mediul dvs. de operare

Cuplajele Storz sunt fabricate din mai multe materiale, fiecare având avantaje distincte în funcție de mediul de desfășurare, bugetul de greutate și riscul de expunere la substanțe chimice.

• Aliaj de aluminiu (cel mai comun): Ușor, cu aproximativ 0,3–1,2 kg pentru DN 52–DN 100, rezistent la coroziune și potrivit pentru presiuni de până la 16 barii. Ideal pentru aparatele mobile de incendiu unde reducerea greutății îmbunătățește viteza de manipulare.
• Oțel inoxidabil (AISI 304 / 316): Cea mai bună alegere pentru instalații permanente, expunere la apă de mare sau medii de instalații chimice. Mai greu decât aluminiul, dar evaluat pentru presiuni de lucru mai mari - de obicei până la 25 bar — și rezistent la coroziunea clorură.
• alama: Folosit în sistemele de patrimoniu și în anumite aplicații industriale. Oferă rezistență excelentă la coroziune și prelucrabilitate, dar adaugă greutate semnificativă; mai puțin frecvente în serviciul modern de pompieri.
• Polimer/compozit de înaltă rezistență: Opțiune emergentă pentru tambururi ușoare pentru furtunuri de prim ajutor și truse de stingere a incendiilor. De obicei limitat la sub 10 bar presiunea de lucru.

Pentru majoritatea aplicațiilor structurale de stingere a incendiilor și de alimentare cu apă municipală, cuplaje Storz din aluminiu conform DIN 14307 sau EN 1947 reprezintă echilibrul optim de greutate, rezistență și cost.

Evaluările presiunii și ce înseamnă acestea în practică

Cuplajele Storz poartă două denumiri cheie de presiune: presiunea nominală de lucru (PN) and presiunea de testare . Presiunea de testare este de obicei 1,5× presiunea de lucru , validat în timpul testării hidrostatice din fabrică.

Selectați întotdeauna un cuplaj nominal pentru cu cel puțin 25% peste presiunea maximă de funcționare a sistemului dumneavoastră . Pentru sistemele de țevi de ridicare a clădirilor înalte, în care presiunile statice pot depăși 12 bar chiar înainte de amplificarea pompei, cuplajele din oțel inoxidabil sunt insistent recomandate.

Selectarea garniturii: factorul cel mai trecut cu vederea în Cuplaj Storz Performanță

Garnitura interioară cu față plată este singurul element de etanșare dintr-un cuplaj Storz, ceea ce face ca starea acestuia și selecția materialului să fie critice. O garnitură uzată sau incompatibilă este principala cauză a scurgerilor Storz în serviciu.

• EPDM (monomer de etilenă propilen dienă): Alegerea standard pentru serviciul de apă. Evaluat pentru temperaturi de la -40 °C la 120 °C. Compatibil cu apă, spumă concentrată și agenți de curățare blândi.
• NBR / Nitril: Utilizați acolo unde pot fi prezente uleiuri minerale sau lichide pe bază de petrol - de exemplu, pentru prevenirea scurgerilor de combustibil sau aplicații de rafinărie de petrol. Nu este potrivit pentru medii bogate în ozon.
• Silicon: Aplicații la temperaturi ridicate peste 120 °C, cum ar fi spălarea cu abur sau apă supraîncălzită. Durabilitate mecanică mai mică în comparație cu EPDM.
• PTFE: Rezistență chimică într-un interval foarte larg de pH. Preferat pentru fluide industriale agresive, dar necesită o instalare precisă pentru a evita deformarea prin curgere la rece.

Garniturile trebuie inspectate înainte de fiecare utilizare și înlocuite atunci când este vizibilă crăparea suprafeței, compresia permanentă sau deformarea marginilor. Nu lubrifiați garniturile Storz cu unsori pe bază de petrol , deoarece acestea degradează EPDM și NBR. Utilizați numai lubrifiant pe bază de silicon sau apă plată.

Standarde și certificări de căutat atunci când cumpărați

Cuplajele Storz destinate utilizării la pompieri ar trebui să respecte standardele recunoscute care definesc toleranțele dimensionale, specificațiile materialelor și cerințele de testare a presiunii. Cuplajele neconforme pot părea similare, dar nu reușesc să se blocheze în mod fiabil cu echipamentele certificate.

• DIN 14307 (Germania / adoptat pe scară largă în Europa): Dimensiunile de acoperire standard de bază și cerințele de material pentru cuplajele Storz din aluminiu de la DN 25 la DN 150.
• EN 1947: Standard european pentru cuplaje pentru furtunuri de incendiu, care armonizează cerințele DIN 14307 în statele membre UE. Căutați marcajul CE acolo unde este cerut de regulile locale de achiziții.
• NFPA 1963 (SUA): Guvernează conexiunile furtunurilor de incendiu, inclusiv fitingurile de tip Storz utilizate în departamentele din America de Nord. Specifică geometria urechilor, echivalentele filetului și protocoalele de testare.
• AS 4484 (Australia): Standard australian pentru cuplaje pentru furtunuri de incendiu care se referă la dimensiunile Storz adaptate la cerințele locale de pompieri.

Când cumpărați pentru uz instituțional sau guvernamental de protecție împotriva incendiilor, solicitați întotdeauna certificatul de material al producătorului și raportul de încercare hidrostatică pentru a confirma conformitatea înainte de instalare.

Cele mai bune practici de întreținere, inspecție și depozitare

Un cuplaj Storz care este bine întreținut va funcționa în mod fiabil pentru 10 până la 20 de ani în serviciu regulat. Rutina de întreținere este simplă, dar trebuie să fie consecventă.

După fiecare utilizare

• Clătiți cu apă curată proaspătă pentru a îndepărta sarea, reziduurile de concentrat de spumă sau sedimentele.
• Uscați complet înainte de depozitare pentru a preveni coroziunea pe suprafețele din aliaj de aluminiu.
• Înlocuiți capacul de praf pentru a proteja fața garniturii de expunerea la UV și daunele fizice.

Lista de verificare a inspecției periodice

• Verificați geometria urechilor — urechile îndoite sau deformate împiedică rotirea completă la 90° și pot duce la deconectarea accidentală sub presiune.
• Testați dispozitivul de blocare prin cuplarea a două unități identice și verificând cuplarea pozitivă.
• Inspectați canelura de așezare a garniturii pentru a depista urme sau nisip încorporat care poate tăia garniturile în timpul conexiunii.
• Efectuați un test anual de presiune hidrostatică la 1,5× presiune de lucru pentru cuplaje utilizate în sisteme critice de siguranță a vieții.

Condiții de depozitare

Depozitați cuplajele Storz departe de lumina directă a soarelui (care degradează garniturile EPDM), produse petroliere și temperaturi sub -20 °C pentru perioade lungi de timp. Depozitarea agățată orizontală pe suporturile pentru furtunuri previne deteriorarea prin impact asupra urechilor urechilor, care poate apărea atunci când cuplajele se adună una peste alta.

Configurații comune ale adaptorului la amestecarea sistemelor de cuplare

În practică, departamentele de pompieri operează adesea echipamente cu standarde de cuplare mixte - în special atunci când se integrează cu rețele municipale de hidranți, parteneri de ajutor reciproc sau infrastructură moștenită care utilizează cuplaje filetate sau instantanee. Adaptoarele Storz la alte rezolvă această problemă.

• Filet Storz la BSP (teava standard britanică): Permite conectarea furtunului Storz la orificiile filetate ale hidrantului sau la orificiile pompei. Disponibil în configurații BSP masculin și feminin, de obicei 1½" până la 4" BSP.
• Filet Storz la NH (National Hose, SUA): Necesar atunci când aparatele nord-americane interacționează cu liniile de alimentare echipate cu Storz. Adaptorul 2½" NH la 2,5" Storz este unul dintre cele mai comune în trusele de ajutor reciproc transfrontalier sau aeroport.
• Reductor Storz DN 75 până la DN 52: Un adaptor de reducere care reduce diametrul liniei de alimentare pentru desfășurarea furtunului de atac fără a necesita un separator în Yuri separat.
• Storz la camlock: Folosit în setările industriale în care fitingurile Camlock (tip C/E) sunt standard pentru echipamentele de proces, dar conexiunile furtunurilor de incendiu folosesc Storz.

Specificați întotdeauna tipul exact de cuplare de intrare și ieșire, dimensiunea și presiunea nominală la comandarea adaptoarelor. Presiunile nominale nepotrivite la adaptor sunt o sursă frecventă de defecțiuni în timpul forajelor cu debit mare.
